Что такое низкотемпературная система сушки осадка?
A система сушки осадка при низкой температуре Это технологическое оборудование, которое снижает содержание влаги в сточных водах или промышленных осадках за счет контролируемого теплообмена в относительно мягком температурном диапазоне, обычно от 60 до 100 градусов Цельсия, а не при высокой температуре, используемой при традиционных способах термической сушки или сжигания. Низкотемпературная сушилка осадка, построенная по этому принципу, может превращать осадок с содержанием воды примерно 83 процента в сухой осадок с влажностью от 10 до 30 процентов, с соответствующим уменьшением объема и веса, которое может достигать 90 процентов.
Поскольку процесс протекает в этом более низком температурном диапазоне, риск окисления и опасность возгорания во время обработки снижаются по сравнению с сушкой при высокой температуре, а в обработанном материале также наблюдается значительное снижение активности патогенов, при этом эффективная эффективность стерилизации достигает 90 процентов при надлежащих условиях эксплуатации. Такое сочетание делает систему сушки низкотемпературного осадка практичным вариантом для городских очистных сооружений и промышленных объектов, которым необходимо уменьшить объем осадка перед транспортировкой, утилизацией или повторным использованием, без необходимости использования тяжелого топлива, связанного с сушкой при высокой температуре.
Как только высушенный продукт достигает влажности от 10 до 30 процентов, его становится намного легче использовать для дегазации, совместного смешивания и сжигания, компостирования или в качестве сырья для строительных материалов и других путей восстановления ресурсов. Это одна из причин, по которой данная технология стала стандартным ориентиром при планировании муниципальных и промышленных предприятий проектов по сокращению образования осадка.
Как работает низкотемпературная сушилка осадка
Принцип работы низкотемпературной сушилки осадка основан на замкнутом воздушном контуре, а не на открытом огне или источнике тепла прямого сгорания. Влажный ил распределяется по транспортирующей поверхности внутри изолированной камеры, теплый сухой воздух циркулирует по материалу, унося влагу, а затем этот влажный воздух проходит через стадию осушения, где вода конденсируется и сливается. Осушенный воздух повторно нагревается и направляется обратно через камеру, что сводит к минимуму потери энергии на протяжении всего цикла.
Кормление и равномерное распределение
Осадок поступает в систему через загрузочный бункер и распределяется тонким равномерным слоем по сушильной поверхности. Равномерное распределение имеет значение, поскольку толстые или неравномерные слои замедляют выделение влаги и создают непостоянную производительность, поэтому большинство конструкций систем сушки осадка при низкой температуре включают механизм выравнивания в точке подачи.
Низкотемпературная камера теплообмена
Внутри камеры воздух нагревается до заданного диапазона, обычно от 60 до 100 градусов Цельсия, и проходит через слой ила. Более низкая температура снижает вероятность затвердевания поверхности или образования оболочки на частицах шлама, что, в свою очередь, помогает влаге продолжать мигрировать из внутренней части каждой частицы к поверхности на протяжении всего цикла сушки.
Испарение влаги и регенерация конденсата
Когда воздух поглощает влагу из осадка, он направляется в конденсаторный змеевик или в установку осушения, где водяной пар снова преобразуется в жидкость и сливается. Этот шаг имеет решающее значение для поддержания эффективности процесса, поскольку восстановление этой влаги и повторный нагрев того же воздушного потока позволяет избежать затрат энергии на постоянное всасывание и нагрев свежего наружного воздуха.
Сброс сухого осадка и последующая обработка
Как только осадок достигает заданного диапазона влажности, его выгружают через шнековый конвейер или ленточный выпуск для дальнейшей обработки, будь то компостирование, совместное смешивание и сжигание или использование в качестве сырья для производства строительных материалов. Выхлопной воздух, выбрасываемый из системы, перед выпуском обычно проходит стадию очистки от запаха.
Типичный диапазон рабочих температур для сушки осадка
Выбор температуры — один из самых очевидных способов отличить технологии сушки друг от друга. А система сушки осадка при низкой температуре обычно работает в диапазоне от 60 до 100 градусов по Цельсию, в то время как термические сушилки с вращающимся барабаном и маршруты сжигания поднимаются намного выше. В таблице и диаграмме ниже приведены приблизительные диапазоны, на которые обычно ссылаются при сравнении этих категорий в целях планирования.
| Метод сушки | Типичный температурный диапазон | Общая характеристика |
|---|---|---|
| Система сушки низкотемпературного осадка | от 60°С до 100°С | Мягкий, замкнутый цикл, более низкое энергопотребление |
| Ленточный конвейер сушки горячим воздухом | от 120°С до 180°С | Умеренная пропускная способность, более высокий коэффициент воздухообмена |
| Термическая сушка вращающегося барабана | от 200°С до 400°С | Высокая пропускная способность, повышенный расход топлива |
| Сушка с помощью сжигания | от 600°С до 850°С | Очень высокая температура, предназначенная для определенных потоков отходов. |
Сравнительная таблица температурных диапазонов
Иллюстративное сравнение верхних пределов рабочих температур для различных категорий методов сушки осадка.
Снижение содержания влаги во время цикла сушки
Конечное содержание влаги после сушки осадка зависит от свойств поступающего осадка, времени удерживания и конфигурации системы, но низкотемпературная система сушки осадка обычно проектируется так, чтобы снизить влажность осадка примерно с 83 процентов до целевого диапазона от 10 до 30 процентов. На приведенной ниже диаграмме показана типичная поэтапная кривая снижения влажности в течение цикла сушки, от влажной подачи до сухой разгрузки.
Типичная схема поэтапного снижения содержания влаги в цикле сушки низкотемпературного осадка
Сравнение энергопотребления при разных методах сушки
Потребление энергии на тонну переработанного осадка является одним из наиболее практичных показателей для планирования бюджета проекта на коммунальные услуги и определение размеров оборудования. Низкотемпературная сушилка осадка, построенная на основе замкнутой рециркуляции воздуха и, во многих конфигурациях, сушки осадка с тепловым насосом, обычно потребляет заметно меньше энергии на тонну, чем методы вращающегося барабана или мгновенной сушки, которые основаны на непрерывном нагреве больших объемов свежего воздуха.
Приблизительное потребление энергии в киловатт-часах на тонну переработанного осадка показано только для общего сравнения.
Объяснение технологии сушки осадка с тепловым насосом
A сушилка осадка с тепловым насосом для повышения температуры воздуха внутри сушильной камеры используется цикл охлаждения, а не прямой нагреватель, работающий на топливе. Хладагент поглощает тепло из выходящего влажного воздуха, сжимается для дальнейшего повышения его температуры, а затем отдает это тепло обратно в входящий поток сухого воздуха. Поскольку одна и та же энергия повторно используется в контуре, а не выбрасывается наружу, эта конфигурация является одним из наиболее энергоэффективных подходов в более широкой категории конструкций систем низкотемпературной сушки осадка.
Этот подход с замкнутым контуром также поддерживает более последовательный контроль температуры, что важно для потоков ила с переменным составом, например, поступающего от печати и крашения, производства бумаги, гальваники, химической обработки, обработки кожи и фармацевтических операций. Постоянный контроль температуры снижает вероятность локального перегрева или недостаточной сушки в пределах одной партии.
Сравнение технологий сушки осадка
Выбор между низкотемпературной системой сушки осадка, вращающейся барабанной сушилкой, термической сушилкой с ленточным конвейером или солнечной сушкой на открытом воздухе обычно сводится к одновременному взвешиванию нескольких факторов, а не к выбору одного показателя. На диаграмме ниже представлены четыре часто используемые категории технологий: энергоэффективность, контроль запаха, уровень автоматизации, эффективность занимаемой площади и степень снижения влажности, используя простую шкалу от 0 до 10 для общего сравнения.
Общее сравнение по пяти измерениям на основе типичных характеристик, указанных для каждой категории технологий.
Основные компоненты низкотемпературной системы сушки осадка
Большинство систем имеют общий набор строительных блоков, даже если их компоновка адаптирована для конкретного проекта системы сушки промышленного осадка. Понимание этих частей помогает при сравнении предложений от разных поставщиков или оценке существующей установки.
- Блок подачи и равномерного распределения осадка
- Изолированная низкотемпературная сушильная камера
- Модуль теплового насоса или отработанного теплообменника
- Система циркуляции воздуха и осушения
- Линия сбора и отвода конденсата
- Автоматизированный пульт управления и контроля
- Блок выгрузки и транспортировки сухого осадка
- Модуль очистки вытяжного воздуха и запахов
Промышленное применение низкотемпературной сушки осадка
Ан система сушки промышленного осадка построенный на принципах низких температур, используется в широком спектре секторов, поскольку во многих случаях мягкий тепловой профиль подходит для ила с переменным составом лучше, чем высокотемпературный. В таблице ниже указаны распространенные источники осадка и то, что имеет наибольшее значение для каждого из них во время сушки.
| Промышленный сектор | Источник осадка | Учет сушки |
|---|---|---|
| Муниципальные сточные воды | Осадки первичной и вторичной очистки | Большие объемы и постоянная пропускная способность |
| Печать и крашение | Осадок сточных вод красителя | Красящие соединения, важность контроля запаха |
| Производство бумаги | Шлам целлюлозно-бумажных комбинатов | Содержание волокон, переменное начальное содержание твердых веществ |
| Гальваника | Металлосодержащий технологический шлам | Осторожное обращение перед дальнейшими шагами повторного использования. |
| Химическая промышленность | Осадок технологических сточных вод | Переменный состав, необходимость периодической сушки |
| Обработка кожи | Кожевенный шлам | Управление запахом, органическая нагрузка |
| Фармацевтика | Биологический и технологический ил | Постоянный контроль низкой температуры |
Как выбрать надежного производителя оборудования для сушки осадка
Сравнение предложений от нескольких производитель сушилок для осадка стоит потраченного времени, поскольку правильность установки зависит от свойств ила на конкретной площадке в такой же степени, как и от самого оборудования. Несколько практических моментов отличают хорошо согласованное предложение от общего.
- Опыт инженерной работы с типами муниципального и промышленного осадка.
- Возможность подбора низкотемпературной сушилки осадка в соответствии с фактической влажностью и составом подаваемого ила.
- Наличие полной линейки оборудования, от обезвоживающих машин до комплексных систем очистки сточных вод.
- Эталонные установки в различных отраслях, а не в одном секторе
- Четкая техническая поддержка от консультаций до проектирования, строительства и эксплуатации.
- Прозрачное информирование о потребностях в техническом обслуживании и наличии запасных частей

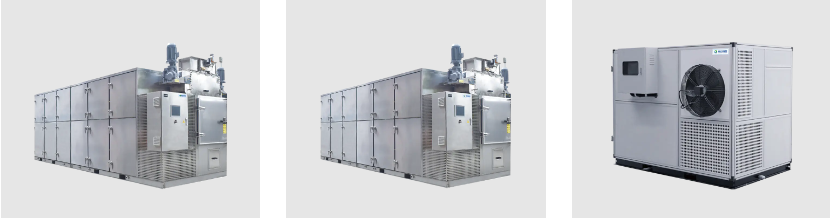

Ассортимент продукции и варианты индивидуальной конфигурации
Поскольку состав осадка и условия на площадке сильно различаются, единая фиксированная конструкция редко подходит для каждого проекта. В категории систем низкотемпературной сушки осадка обычно доступны несколько конфигураций, каждая из которых подходит для различной компоновки или ситуации с источником тепла.
Низкотемпературная машина для сушки осадка ленточного типа
В этой конфигурации используется конструкция непрерывной ленточной транспортировки, подходящая для стабильной и постоянной производительности, что делает ее практичной для муниципальных предприятий и промышленных объектов, на которых ежедневно образуется шлам.
Машина для сушки осадка для низкотемпературного отходящего тепла
Эта конфигурация построена таким образом, чтобы использовать отходящее тепло, уже доступное в других процессах предприятия, в качестве основного источника энергии, что может снизить дополнительную тепловую нагрузку, которую необходимо обеспечить на объекте в дополнение к существующим операциям.
Криогенная камерная сушильная машина для осадка
Эта конфигурация на основе камеры подходит для пакетной обработки или для предприятий с меньшей занимаемой площадью, обеспечивая гибкость там, где компоновка с непрерывной лентой нецелесообразна.
Для проектов с необычными характеристиками осадка, ограниченным пространством или требованиями к интеграции OEM-система сушки осадка договоренность или работа с поставщик сушилок для осадка на заказ позволяет регулировать размер камеры, мощность обработки воздуха и схему управления в соответствии с фактическими условиями на объекте, а не заставлять стандартный блок использовать неподходящее применение.
Практика технического обслуживания для долгосрочной надежной работы
Регулярное техническое обслуживание обеспечивает работу низкотемпературной системы сушки осадка с заданной эффективностью и помогает избежать незапланированных простоев. Приведенные ниже пункты охватывают области, которые обычно требуют наиболее регулярного внимания.
- Регулярная проверка ленты и конвейера на предмет износа или смещения.
- Регулярный слив конденсата и очистка фильтра.
- Проверка поверхности теплообменника для предотвращения образования накипи.
- Проверка калибровки датчиков и элементов управления
- Плановая чистка воздуховодов и вытяжных путей.
- Смазка движущихся механических частей согласно инструкции по эксплуатации оборудования.
Об экологических технологиях Цинбэнь
Qingben Environmental Technology (Jiangsu) Co., Ltd. — профессиональное предприятие, специализирующееся на производстве и обслуживании оборудования для очистки осадка и сточных вод. Работа сосредоточена на исследованиях и разработках в области очистки осадка и сточных вод, а ассортимент продукции включает в себя декантерные машины для обезвоживания осадка, оборудование для сушки осадка, полные комплекты оборудования для очистки сточных вод, оборудование для сушки речных и озерных отложений, а также сопутствующие технические услуги.
Являясь китайским производителем низкотемпературных сушилок для осадка и заводом по производству оборудования для сушки осадка, мы предоставляем комплексную техническую поддержку, начиная от консультаций по проекту и проектирования, строительства, эксплуатации и технического обслуживания, направленную на поддержку успешной реализации и стабильной работы проектов по очистке сточных вод и очистке осадка. Наше оборудование для низкотемпературной сушки осадка может напрямую сушить сточные воды или осадок с содержанием воды около 83 процентов до сухого осадка с содержанием влаги от 10 до 30 процентов, при этом снижение достигает 90 процентов и эффективная стерилизация до 90 процентов, сохраняя при этом низкое энергопотребление и избегая вторичного загрязнения. Это делает его пригодным как для городских шламов, так и для широкого спектра промышленных шламов, включая полиграфию и крашение, производство бумаги, гальванику, химическую промышленность, кожу и фармацевтику.
Часто задаваемые вопросы
| Вопрос 1. Что такое низкотемпературная система сушки осадка? Это сушильное оборудование, которое снижает влажность осадка с помощью контролируемого низкотемпературного теплообмена, обычно в диапазоне от 60 до 100 градусов Цельсия, вместо высокотемпературной термической обработки. | В2. Как работает низкотемпературная сушилка осадка Шлам подается на конвейерную поверхность внутри закрытой камеры, где постоянно циркулирует теплый сухой воздух, из воздушного потока конденсируется влага, а воздух подогревается и рециркулируется. |
| Вопрос 3. Какая температура используется для сушки осадка Низкотемпературные системы обычно работают при температуре от 60 до 100 градусов Цельсия, тогда как обычные термические сушилки могут работать при температуре значительно выше 150 градусов Цельсия. | Вопрос 4. Какова конечная влажность после сушки осадка? В зависимости от поступающего осадка и конфигурации системы конечное содержание влаги обычно составляет от 10 до 30 процентов. |
| Вопрос 5. Энергоэффективна ли сушка осадка при низкой температуре? Поскольку процесс протекает при более низкой температуре и часто рекуперирует тепло из воздушного потока, потребление энергии на тонну переработанного осадка обычно ниже, чем при высокотемпературной термической сушке. | Вопрос 6. Можно ли использовать тепловые насосы для сушки осадка Да, сушилка осадка с тепловым насосом использует цикл охлаждения для извлечения и повторного использования тепла в замкнутом воздушном контуре, что является распространенным энергосберегающим подходом к низкотемпературной сушке. |
| Вопрос 7. Какая технология сушки осадка лучше? Не существует единой технологии, подходящей для каждого проекта, правильный выбор зависит от характеристик осадка, требований к пропускной способности, доступного пространства и энергопотребления на конкретном объекте. | Вопрос 8. В чем преимущества низкотемпературной сушки? Преимущества обычно включают более низкое потребление энергии, снижение риска возгорания и окисления, лучший контроль запаха и высушенную продукцию, пригодную для компостирования, совместного смешивания или использования в качестве сырья для строительных материалов. |
